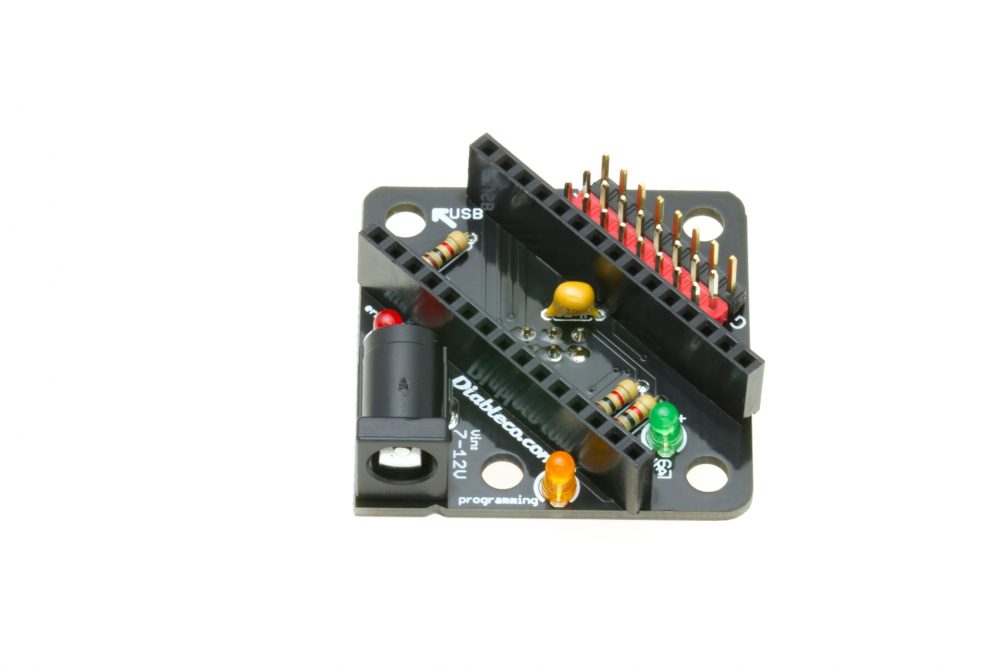

FuracosNano
  • Contenido de FuracosNano
  • Furacos Nano está principalmente destinado a programar el bootloader de las placas Arduino.

    El formato es de un ladrillo de 2×2 de la plataforma Furacos por lo que es totalmente compatible.

    Se puede alimentar con batería y tiene 7 puertos GVS.

    Los componentes vienen sueltos, por lo que es necesario utilizar el estañador para ensamblarlo, siendo una buena forma de empezar en el mundo maker.

Características principales

  • Programador de bootloaders

    Conector ICSP de FuracosNano
    En la parte inferior hay un conector hembra de ICSP y mediante el cable USB se puede programar “ArduinoISP” (incluido en Arduino IDE) con el que se pueden reprogramar los bootloader de otras placas Arduino sin necesidad de comprar un programador externo.

  • Alimentación externa

    Jack de 2,1mm del FuracosNano Con el conector de 2,1mm se puede alimentar la placa usando el regulador de tensión que tiene el Arduino Nano (admite entre 7 y 12V).
    Es totalmente compatible con el módulo de batería de la plataforma Furacos.

  • Conectores GVS/SVG

    Pines GVS/SVG del FuracosNano
    Dispone de 6 puertos compatibles con la plataforma Furacos (es decir, se pueden usar todos los ladrillos compatibles).
    En los pines están accesibles 3PWM, 2 analógicos, el puerto serie y el I²C.

  • LED de señalización

    Los 3 LED que lleva la placa están pensados para el programa “ArduinoISP” siendo su funcionalidad en ese caso:

    • RUNNING {verde}: Parpadeo lento indicando que está alimentado y esperando para programar (puerto D9).
    • PROGRAMMING {amarillo}: Está programando una placa Arduino usando el conector ICSP (puerto D7).
    • ERROR {rojo}: Parpadea indicando que hubo algún error (puerto D8).

    Si la placa se utiliza para otros proyectos esos 3 LED pueden ser controlados poniendo como salida los puertos digitales 7 al 9.

  • FuracosNano tiene 3 LED



  • Diableco Shop

    Comprar Furacos Nano

    ¿Sabías que los ladrillos de la plataforma Furacos son compatibles? Explora la gama completa.

    Documentación y ayuda

    Uso como programador: Programar un bootloader en una placa Arduino usando Furacos Nano
    Uso como placa base: Documentación de la plataforma Furacos

  • Contenido del FuracosNano

    • Placa electrónica sin montar
    • Cerebro compatible con Nano
    • Cable USB micro
    • Conectores hembra para el Arduino Nano
    • 3 resistencias de inserción de 1k (1000Ω)
    • 3 ledes de inserción (rojo, amarillo y verde)
    • Condensador de 10μF
    • Conector tipo jack de 2,1mm
    • Tiras de pines blancas, rojas y negras
    • Conector 2×3 hembra para el ICSP



FuracosNano sobre un Arduino Uno
