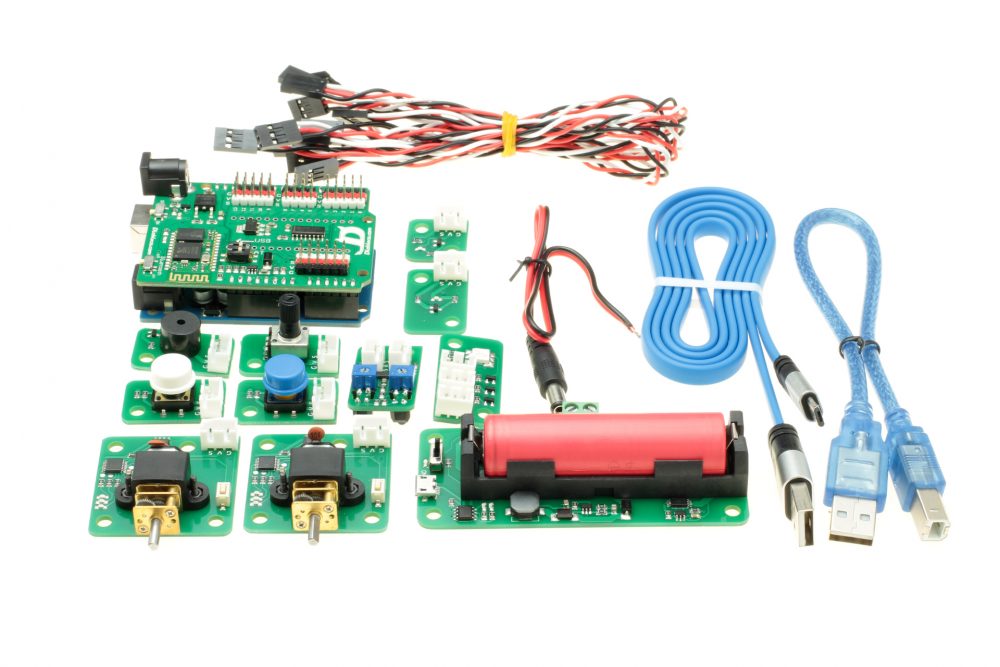

Contenido del kit avanzado de Furacos
  • Detalle a la Placa base de la plataforma Furacos con un cable GVS
  • FURACOS es una plataforma completa orientada a la docencia de la rama STEM centrándose específicamente en electrónica, robótica, programación y por su sistema constructivo también la mecánica.

    Consistente en una placa base a la que se va conectando cada ladrillo para controlarlo y alimentarlo. Mediante la combinación de los diferentes ladrillos se desarrollan proyectos que van desde lo básico, como encender un LED, a lo avanzado como el proyecto mecatrónico del robot móvil controlado por Bluetooth. Los montajes electrónicos no requieren soldar cables, componentes o utilizar placas de prototipos pues todo se conecta de una forma muy sencilla con el sistema GVS.

Para el aprendizaje existe un curso completo y gratuito en nuestra página de ayuda y manuales: DiablecoS.com

Composición de la plataforma Furacos

  • Placa base

    Placa base de Furacos con la alimentación y el USB conectados
    Se utiliza junto a un Arduino Uno o un Nano. No sólo sirve para el control y alimentación de los diferentes ladrillos que se conectan a ella sino que integra el circuito de apagado de la placa mediante interruptor y un módulo Bluetooth.

  • Ladrillos

    Contenido del kit de inicio en Furacos
    Son dispositivos de entrada/salida analógicos y digitales compuestos a partir de circuitos electrónicos básicos. En todos los casos incluyen los cables necesarios para su funcionamiento.

  • Piezas de plástico

    Pieza de plástico bajo la placa base (imagen provisional)
    Sistema constructivo basado en líneas y paneles planos, ruedas y piezas impresas en 3D (formando 16 grupos de piezas diferentes). Todas juntas suman casi 50 piezas individuales. La unión entre ellas se realiza con remaches reusables.

Resumen de los Ladrillos disponibles

  • LED

    Ladrillo LED de la plataforma Furacos
    Versión pequeña (LED rojo) y versión grande (LED verde). Representan la salida digital y son el elemento más básico. En los kits se incluye uno de cada tipo.

  • Botón (o pulsador)

    Ladrillo Pulsador azul de la plataforma Furacos Ladrillo Pulsador azul de la plataforma Furacos
    Con capuchones en 2 colores: azul y blanco. Representan la entrada digital. En los kits viene uno de cada color.

  • Zumbador

    Ladrillo Zumbador de la plataforma Furacos
    Con este ladrillo se pueden generar desde simples pitidos a simpáticas melodías.

  • Potenciómetro

    Ladrillo Potenciómetro de la plataforma Furacos
    Una resistencia variable ideal para leer como señal analógica. Mediante el giro del actuador rotativo la resistencia va cambiando de valor.

  • RGB

    Ladrillo RGB de la plataforma Furacos
    Un tipo de LED que permite crear muchos colores usando los 3 colores básicos: rojo, verde y azul. Se tiene acceso a los 3 LED de forma independiente.

  • Motor

    Ladrillo Motor de la plataforma Furacos
    Se controla con la misma señal de los servos de rotación continua pero tiene la velocidad y potencia de un motor de verdad. Tiene 4 velocidades diferentes.

  • Siguelíneas doble

    Ladrillo Siguelíneas doble de la plataforma Furacos
    Pensado para seguir una línea creada por una cinta aislante de 1cm (la más habitual). Lleva 2 sensores para seguir la línea correctamente.

  • Batería

    Módulo de alimentación de la plataforma Furacos
    Es un ladrillo que no requiere ser programado: simplemente enchufar y usar. Se carga con un cable microUSB y su salida de 7,5V e incluye un conector de 2,1mm.

Todos los ladrillos vienen con tantos cables como señales utilice (por ejemplo 1 para el potenciómetro y 3 para el RGB).

  • Kits Furacos

    Furacos se comercializa en kits siendo el kit de robótica el producto de referencia pues contiene todos los elementos básicos, motores y plásticos.

    Hay 3 tipos de KIT disponibles

    · Kit de Inicio: Componentes básicos, perfecto para iniciarse en electrónica.
    · Avanzado: Añade el motor y el IR, es la opción para MAKERS.
    · Robótica: Incluye las piezas de plástico con las que se pueden montar estructuras.

    Las piezas también se venden por separado como piezas de recambio.

  • Contenido del kit avanzado de Furacos

Tabla con el contenido de los kit:

Kit
de inicio
Kit
avanzado
Kit
robótica
Precio
individual
Placa base 25€
LED x2 x2 x2 4€
Pulsador x2 x2 x2 4€
RGB 8€
Zumbador 4€
Potenciómetro 4€
Batería 25€
Motor x2 x2 17€
IR doble 10€
Piezas de plástico 45€
Cables GVS x10 x15 x15 1€
Precio kit 73€ 115€ 160€
  • Conectores GVS/SVG

    {{{{imgPEQUEÑA}}}Cada puerto digital o analógico utilizará un cable, es decir, si un componente dispone de varios puertos utilizará diversos cables. De esta forma es muy sencillo de entender el funcionamiento interno, por ejemplo un LED RGB internamente lleva 3 LED por lo que requiere de 3 cables para su control.

    La conexión es muy sencilla pues existe un código de colores que se corresponde con el cable:

    • Señal = Blanco
    • Positivo = Rojo
    • Negativo = Negro
  • El RGB lleva 3 GVS

    3 cables GVS/SVG conectados al Ladrillo RGB de Furacos

  • Características

    Datos importantes de los kits de Furacos:

    • Placa base en formato Shield de Arduino.
    • Con la placa base se incluye una tarjeta compatible con Arduino.
    • Módulo Bluetooth integrado en la placa base.
    • Ladrillo de alimentación con batería recargable mayor de 2000mA.
    • Cables incluidos: USB para Arduino, USB de carga, jack de alimentación y cada ladrillo incluye sus cables GVS.
  • Ayuda en la enseñanza y el manejo

    Al ser Arduino se puede usar en: Windows, Linux y MacOS
    Funciona con, entre otros: Arduino IDE, Ardublock, Bitbloq, mBlock…
    Existe un curso online y gratuito en DiablecoS.com

    Curso gratuito en DiablecoS.com




  • Tienda de Diableco

    Comprar los kit

    ¿Necesitas recambios o ampliar los kits? También se pueden comprar los componentes sueltos.

  • Contenido principal en los kits

    Placas electrónicas montadas y listas para usar
    Cerebro compatible con Arduino Uno ó Nano
    Módulo de Batería recargable por USB
    Placa base con Bluetooth
    Incluye cables: USB, alimentación y GVS
