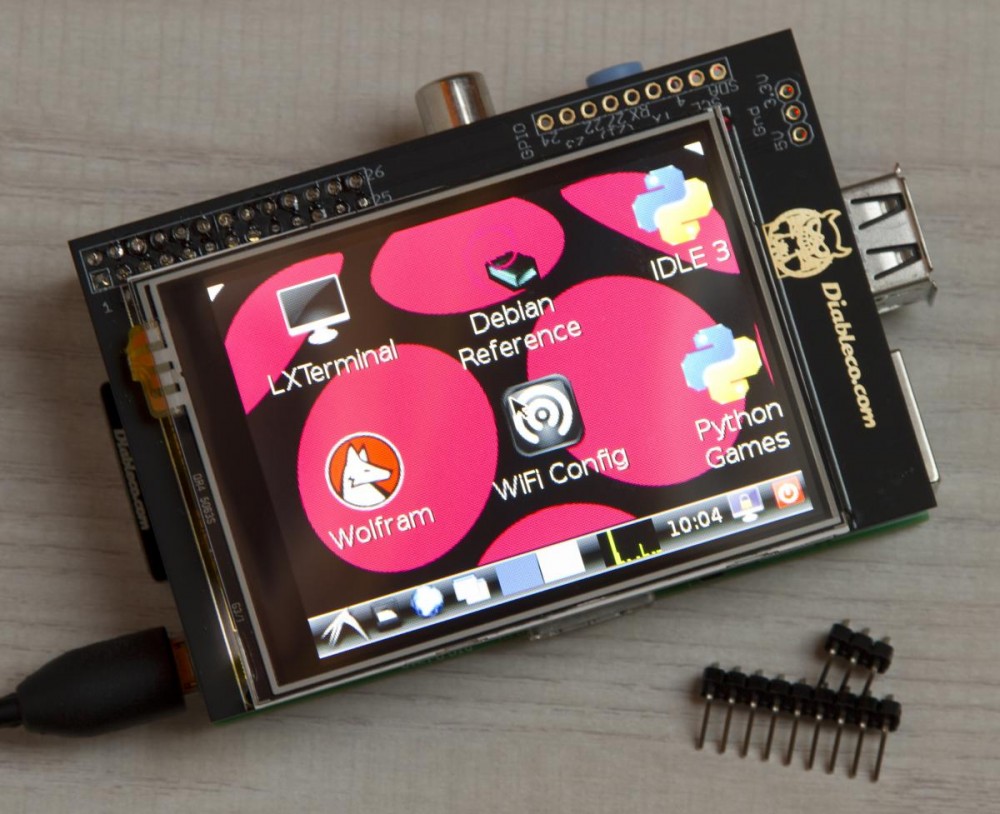

ScreenPi con los conectores extra.

ScreenPi es una pantalla LCD táctil para todos los modelos de Raspberry Pi (A-, B-, A+, B+, 2 y Zero).

Consiste en un display de 2,8 pulgadas con una resolución de 240×320 píxeles y un panel táctil resistivo. Está conectado a la Raspberry mediante SPI y funciona con el software de Notro en Raspbian (junto a la pantalla se proporcionan unas sencillas instrucciones).

Nota para los usuarios de Raspberry Pi B+ (y superiores): la pantalla tapa un poco los puertos USB pero se puede seguir utilizando sin problemas.

Pines extra: Junto a la pantalla se proporcionan los PIN, pero no están ensamblados.

  • Características técnicas

    Resolución: 240x320px (0.18mm el tamaño de los puntos)
    Tamaño: 2,8″ (44.8×59.2mm)
    Contraste: 500:1 (Brillo de 240cd/m²)
    Ángulos de visión (en grados): Arriba=70º, Abajo=57º, Izquierda=70º y Derecha=70º
    Peso total: 43g
    Controlador: ILI9341 (compatible con el software de Notro)
    No se necesita alimentación extra

  • Soporte y ayuda

    Manual de instrucciones
    En inglés (PDF, 150KiB)

    Son unos sencillos pasos, usando nuestro Overlay, y listo.
    Para realizar una instalación personalizada visita: Wiki de Notro.

GPIO utilizados: SPI (CE0, CE1, SCK, MISO, MOSI), BCM17, BCM18 y BCM25.
GPIO disponibles: SDA, SCL, BCM4, BCM14 (TXD), BCM15 (RXD), BCM27 (en la Rv1 es el BCM21), BCM22, BCM23, BCM24, 5V, 3.3V y GND. [Rv1=Revisión 1 son las Raspberrys vendidas antes de 2013]






  • Tienda de Diableco

    Cómpralo ahora

    Últimas unidades disponibles, no te quedes sin pantalla.

  • Contenido del pack:

    • Diableco Screen Pi
    • Mopa de microfibra para limpiar la pantalla
    • 3xPIN para los pines de 5V, GND y 3,3V
    • 9xPIN para los pines de las GPIO
    • Instrucciones de instalación rápida
