raspiPRENDE, introducción a la electrónica

raspiPRENDE es usado para empezar rápidamente con la electrónica.

Con el HAT raspiPRENDE (HAT=Hardware conectado sobre Raspberry) se consigue, en cuestión de minutos, manejar y programar las entradas/salidas más comunes en la electrónica. Es perfecto si deseas aprender a manejar LED, botones y electrónica básica sin utilizar cables (no hay nada que montar o estañar).

El manual que lo acompaña empieza por los conceptos más básicos de programación, empezando por las salidas digitales (LED, zumbador) y las entradas (botones, sensor de luz).

  • Kit raspiPRENDE

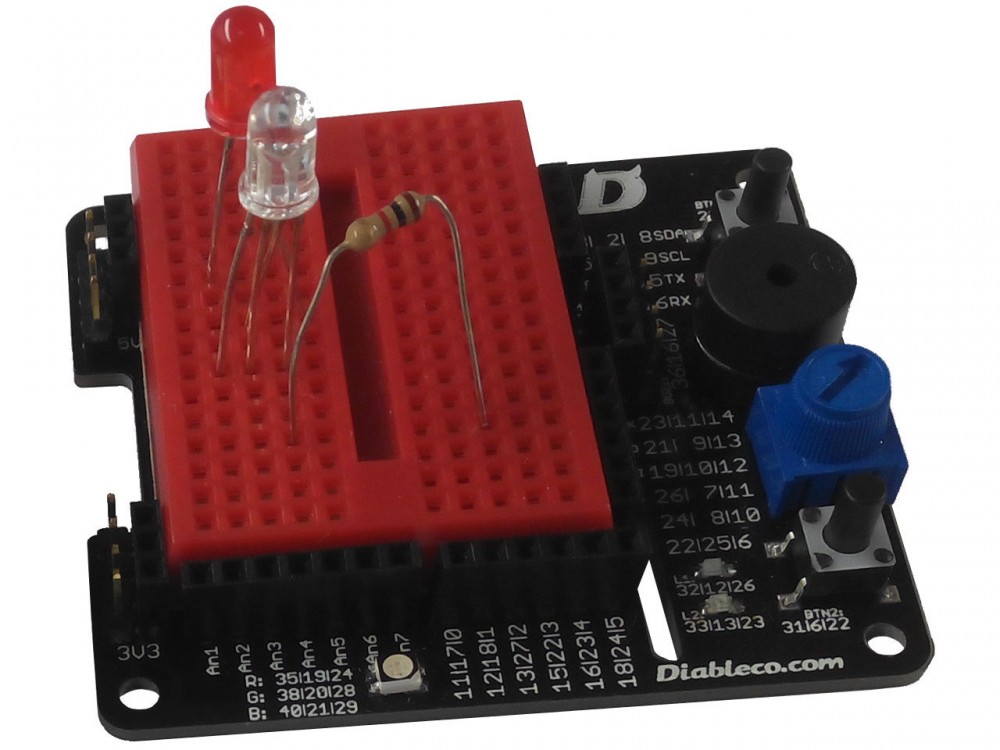

    raspiPRENDE Kit

  • Enchufar y aprender

    Se incluye todo el material necesario para hacerlo funcionar, simplemente conéctalo a una Raspberry Pi (funciona en cualquier modelo de 40 pines, es decir, cualquier modelo posterior a 2014).
    El HAT raspiPRENDE puede ser usado desde la propia Raspberry Pi o de forma remota (en el manual se explica detalladamente cómo realizar el acceso remoto).

Protección de puertos: Los puertos, disponibles para conectar dispositivos mediante cables, llevan una protección para evitar dañar la Raspberry Pi durante el montaje de las pruebas.

  • Ayuda sobreimpresa

    Todos los puertos tienen las 3 nomenclaturas utilizadas en los manuales disponibles por internet, podrás utilizar cualquier recurso de la red sin tener que utilizar tablas de conversión para averiguar el cableado, ¡las tendrás todas!

    Los números corresponden a: El nº físico del PIN (#), nomenclatura de Broadcom para las GPIO (BCM) y la usada en la librería WiringPi (WPi).

    Los mencionados números están marcados en todos los pines y componentes del HAT raspiPRENDE.

  • Detalle de los números

    Números impresos en raspiPRENDE

Analógico→Digital (10bit ADC): El HAT también tiene un conversor de 8 puertos (1 para el potenciómetro y otros 7 libres marcados como AnX), hemos incluido esta funcionalidad que la Raspberry Pi no incluye de serie.
Viene con un módulo integrado “Microchip MCP3008” en cual funciona por SPI y es aprovechado en el manual para enseñar cómo funciona el protocolo SPI (se explica cómo usarlo en modo hardware y software).

Pines analógicos y LED RGB

  • Características

    El HAT dispone de las interfaces físicas:

    • 2 botones (entrada digital)
    • 2 LED: verde y rojo (salida digital)
    • 1 LED RGB, se obtienen 7 colores diferentes
    • 1 zumbador, puede ser desactivado manualmente
    • Potenciómetro conectado al puerto ADC
    • 16 pines digitales para usar en breadboards
    • 7 puertos disponibles del conversor ADC (10bit)
    • 20 pines para alimentación (terminales macho y hembra)
  • Ayuda en la enseñanza y el manejo

    Puede ser programado con cualquier sistema que funcione con las GPIO, por ejemplo:
    Python con el módulo GPIO
    WiringPi (precisa instalación, instrucciones en su web oficial)
    Mediante comandos en el terminal de Linux
    GPIO Zero y cualquier otro sistema funcionarán sin problemas

    Existe un manual de aprendizaje.

La EEPROM puede protegerse físicamente

HAT EEPROM: Para usuarios avanzados, la memoria EEPROM permite ser reprogramada (por defecto ya viene con los puertos de E/S configurados), el manual guiará paso a paso cómo ha de realizarse dicha reprogramación. La programación de dicha memoria está protegida mediante un interruptor físico para evitar un borrado accidental. El zumbador también puede ser desactivado (marcado como “Buzzer”) de esa forma se evita reproducir sonidos accidentales cuando la situación requiera silencio total.




  • Diableco Shop

    Comprar el kit

    ¿Aún así prefieres los cables? El pack disponible en nuestra tienda incluye 5 componentes de agujero pasante para usar en la breadboard: 3 resistencias, 1 LDR y 1 LED

  • Contenido del Kit

    HAT raspiPRENDE con todos sus componentes
    4 espaciadores de nylon con sus correspondientes tornillos
    Breadboard de 170 agujeros
    6 cables (M/M) para usar en la breadboard
    (La Raspberry Pi no está incluida)

Conectado a una RasPi
